RB20 Bedienung
Inbetriebnahme
Die Dual-Lens (Kamera mit zwei Objektive) wird mit einem Netzteil geliefert. Entweder Sie verbinden die Kamera mit USB an einem Rechner oder wireless mit einem optionalem BYOD / BYOM USB-C Button.
Diese Variante empfehlen wir in BYOD und BYOM Umgebungen. Dann genügt es den Bildschirm mit der HDMI-OUT Buchse der Kamera zu verbinden. Sie benötigen dann kein USB Kabel, und grundsätzlich kein LAN Kabel.
RB20 Bedienung

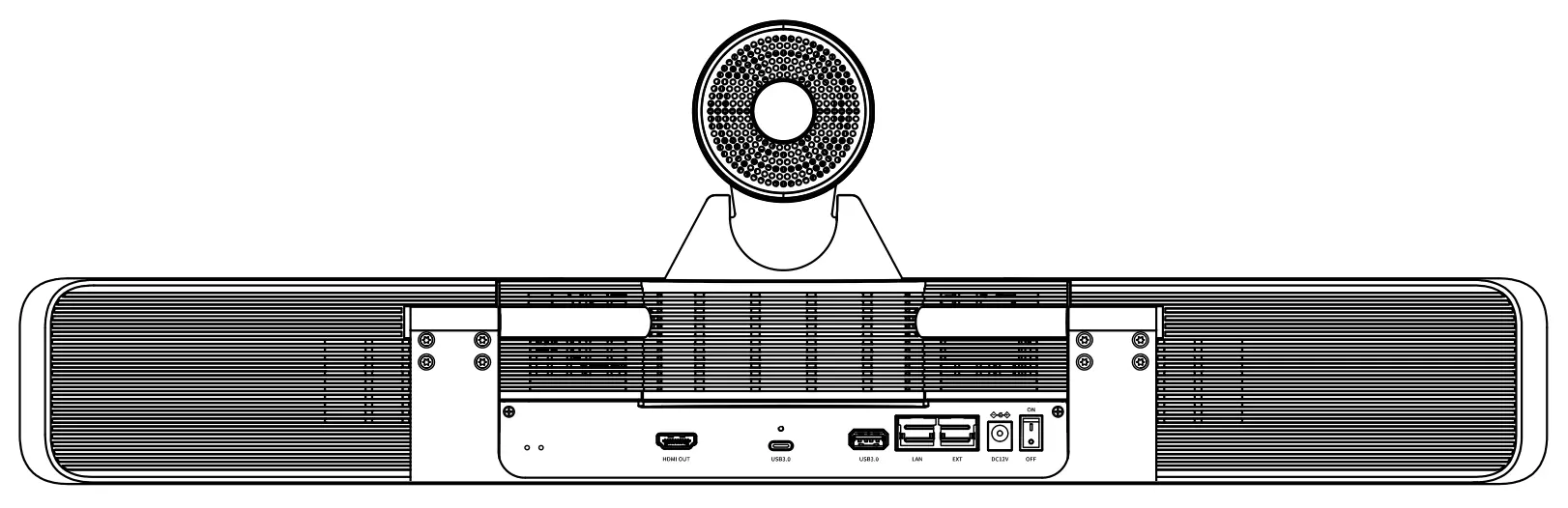

RB20 Rückseite (ab 2026 Version 2.0)
Rückseite Kamera
- HDMI Eingang für einen stationären Rechner beim Bildschirm (Option).
- HDMI Ausgang von der Kamera zum Bildschirm HDMI Eingang
- USB-C Buchse in der Regel nicht benötigt
- USB-A Buchse „zum einmaligen Pairen“ des USB-C wireless Dongle
- „LAN“ zum NetzwerkRJ-45 unterstützt PoE
- „EXT“ für kabelgebundene Erweiterungs Tisch- oder Deckenmikrofone
- Stromanschluß für Netzteil 12V/5A
- Ein/Aus Strom-Schalter

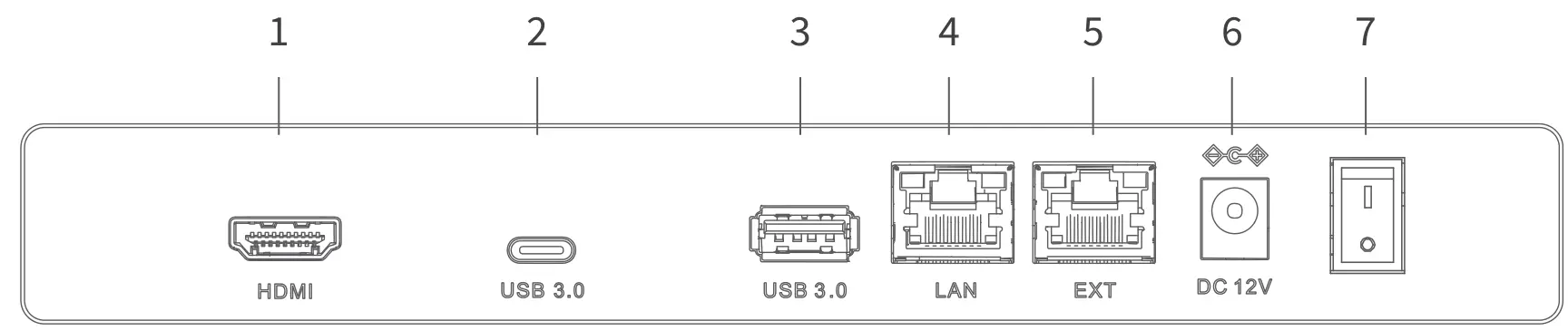

Kamera Anschlüsse hinten (ab 2026 Version 2.0)
Kamera Rückseite
Die RB20 verfügt über fünf AI Tracking Arten:
- Tracking
- Smart Gallery

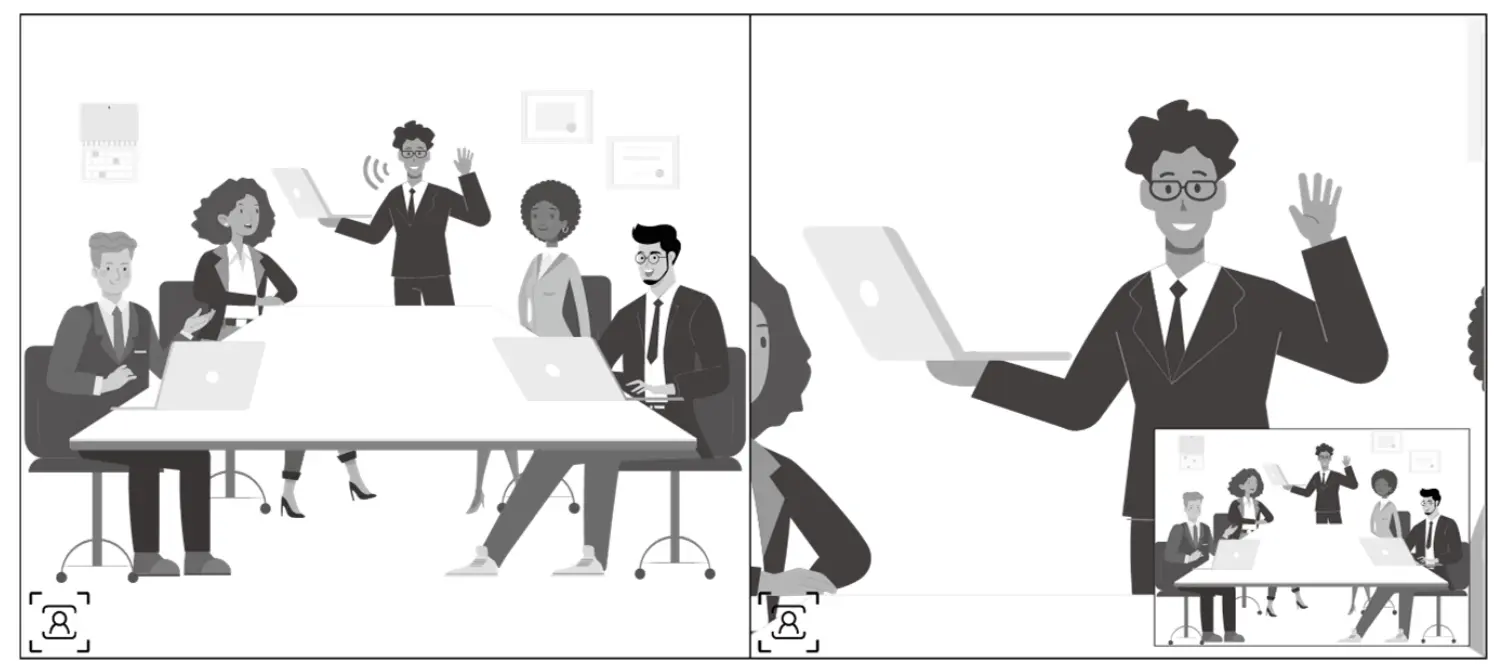

- Sprecher Tracking

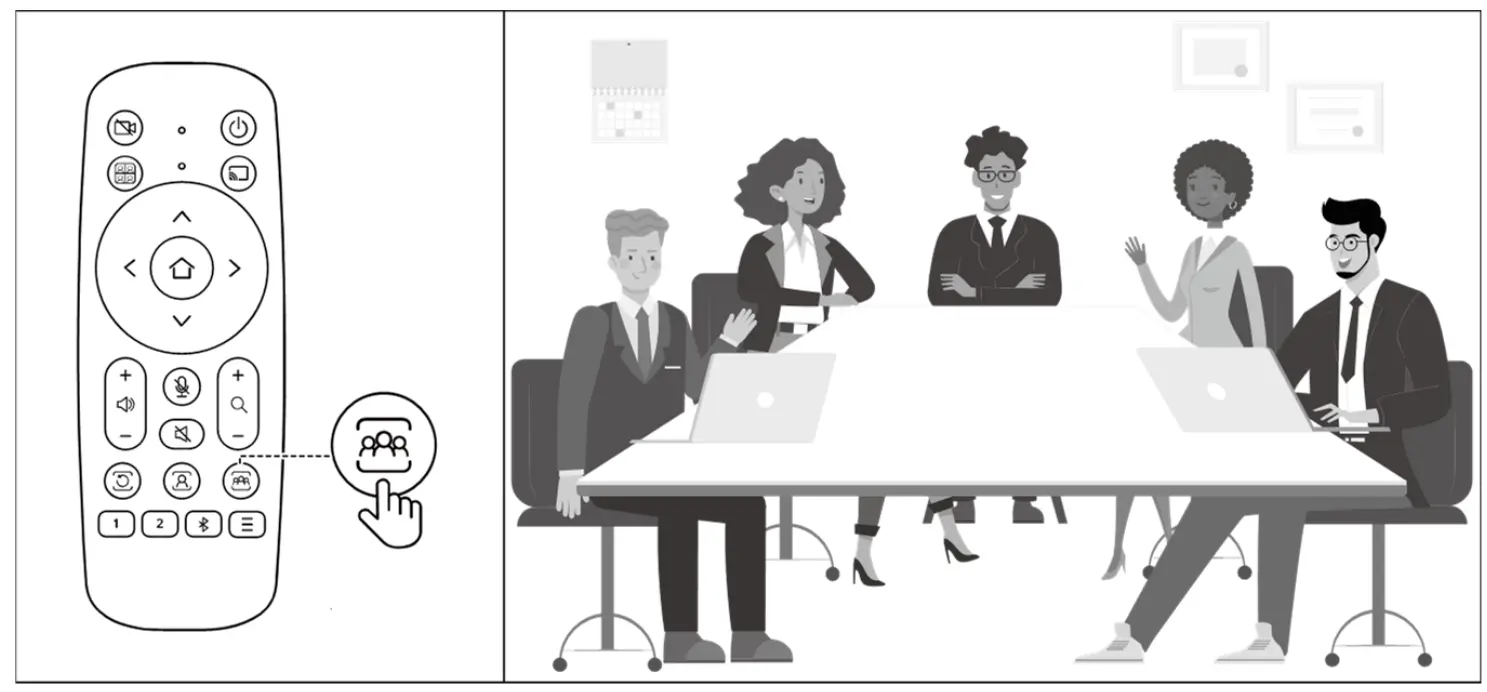

- Auto Framing
- Smart Director
Fernbedienungstasten:
- Taste links oben – Smart Gallery Funktion
- Taste rechts oben – Bildschirm Übertragen
- links – Tracking aus
- mitte – Sprecher Tracking ein
- rechts – Autoframing ein
- rechts unten – Kamera Menu auf dem Bildschirm aufrufen
Mit der Fernbedienung können die Tracking Arten ausgewählt werden.
Montage Kamera Version 1.0
Es bieten sich verschiedene Montagearten an. Mit dem Kamerafuß läßt sich die Kamera einfach unterhalb eines Bildschirms auf einer Ablage oder Sideboard positionieren. Oder als Wandmontage mit dem beiliegenden Wandbügel unterhalb oder oberhalb des Bildschirms.
- Download: Flyer, Datenblatt, User Manual

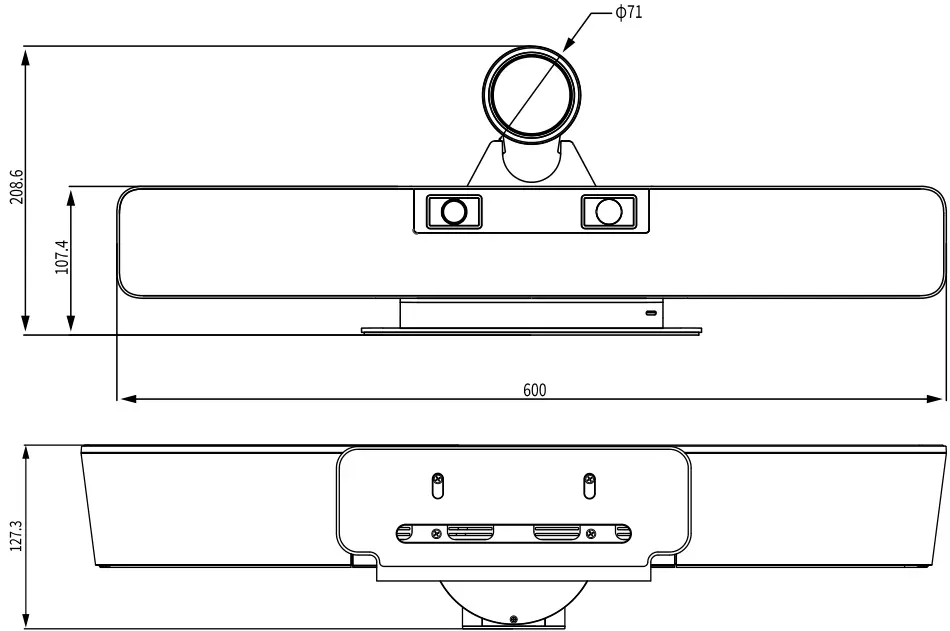

Abmessungen Kamera V: 2.0
Kamera Abmessungen

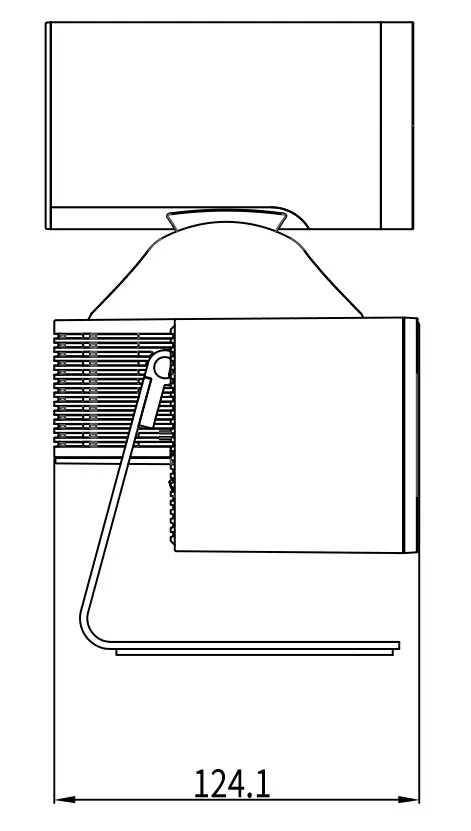

Ansicht: Kamera seitlich, Tiefe 125,1 mm

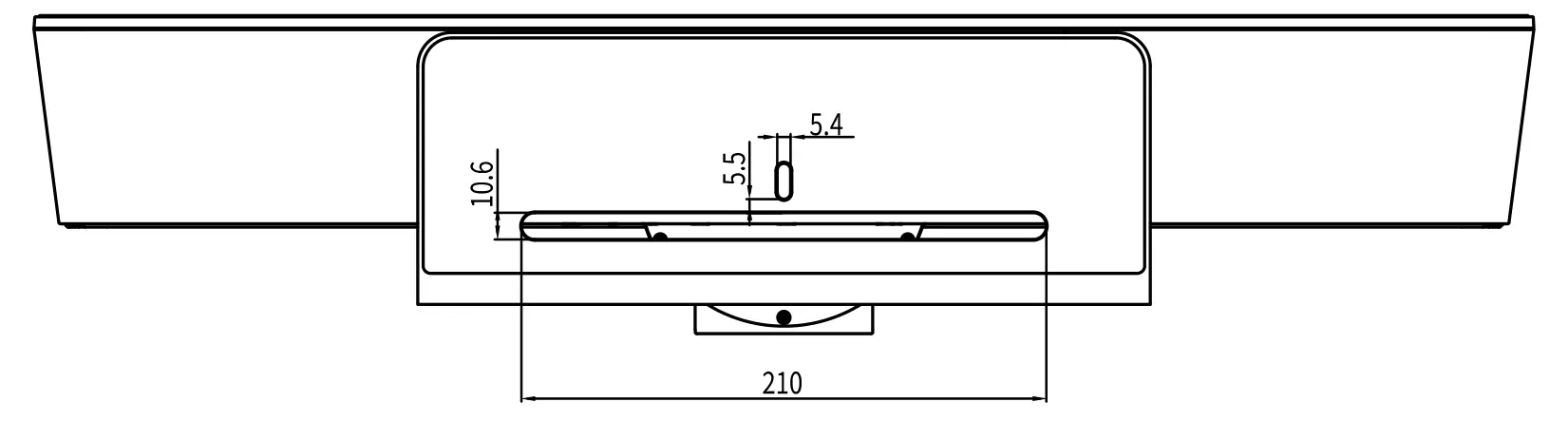

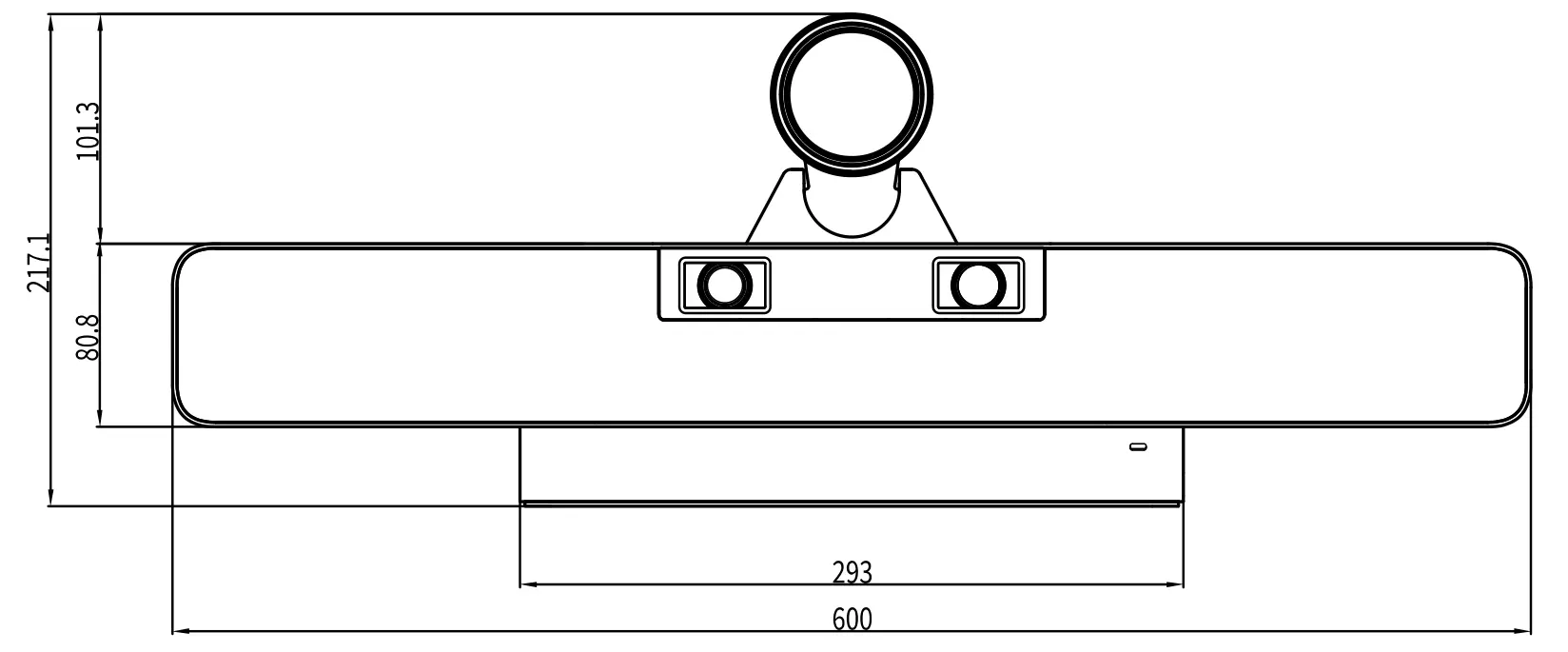

Abmessungen Kamera V: 1.0
