Es ist eine intelligente 4K-Lehrkamera mit ultrahoher Auflösung, die speziell für den Bildungsbereich entwickelt wurde. Durch die Einrichtung einer Lehrer-Kamera und einer Schüler-Kamera kann das gesamte Klassenzimmer abgedeckt werden.

Die digitale Audioverarbeitung ist bereits im Gesamtsystem integriert, dadurch wird kein externer Audioprozessor benötigt. Das spart enorme Kosten, denn ein Audioprozessor kann schnell € 2.000 bis € 4.000 kosten.

Der integrierte Audioprozessor verfügt über intelligente Sprachverfolgung, Rauschunterdrückung, Echounterdrückung, automatische Verstärkung, Anti-Nachhall und andere fortschrittliche Audio Technologien.

Die Kamera ist mit integrierten KI-Tracking-Algorithmen und intelligenten Umschaltstrategien ausgestattet, die einen Echtzeitwechsel verschiedener Perspektiven ermöglichen, einschließlich Panorama- und Nahaufnahmen des Lehrers, Panorama- und Nahaufnahmen der Schüler sowie Nahaufnahmen des Whiteboards des Lehrers.

Erste Auto Tracking Kamera mit NNE Mikrochip (Neural Net-Engine) mit Deep-Learning-Technologie zur Gesichtsermittlung und der möglichen Richtung und Bewegung der Person. Das ermöglicht eine sanfte und reibungslose Verfolgung des Vortragenden, unabhängig davon, wohin das Gesicht der Person blickt. Dadurch steuert sich die Kamera situationsbedingt von selbst, in dem sie in dem Trackingbereich lernt wie sie der vortragenden Person gleichmäßig und ruhig folgen kann. Der erweiterte Deep-Learning-Algorithmus ist so angepasst, dass er die Größe des Bildwinkels automatisch an die Personen im Erkennungssichtfeld anpasst, sodass keine manuelle Anpassung der Kamera erforderlich ist, und Sie das beste Videobild Ergebniss erhalten.

Die Software der Kamera kann ungehinderte Ansichten des Whiteboards generieren und ermöglicht so eine bessere Darstellung des Whiteboard Inhalts, und gleichzeitig die Perspektive des Lehrers und der Schüler, was es zu einem idealen Werkzeug für den interaktiven Unterricht in Schulen macht.

technische Daten

PDF Download: PDF Dokumente

  1. Brochure_RC31_Classroom.pdf
  2. Brochure_RC31_english.pdf
  3. Datasheet-RC31_english.pdf

Kamera

  • CMOS Sensor : 1/2.7 Zoll, UHD 8.46 Megapixel
  • Scanning Mode : Progressive
  • Lens Mount : M12
  • Objektiv 1 (Lehrer Kamera) : Focal length: f=7.2mm, Horizontal FOV: 44°
  • Objektiv 2 (Schüler Kamera) Focal length: f=2.8mm, Horizontal FOV: 95°
  • Minimum Illumination : 0.5 Lux @ (F1.8, AGC ON)
  • Shutter : 1/30s ~ 1/10000s
  • White Balance : Auto, Indoor, Outdoor, One Push, Manual, VAR
  • Digital Noise Reduction : 2D & 3D Digital Noise Reduction
  • Backlight Compensation : Support
  • EPTZ : Support
  • Auto Focus : Teacher’s machine supported
  • Digital Zoom : 8X
  • PoE : Support (nur ein CAT Kabel für Video und Stromversorgung)
  • Objektiv 1+2 : Entspricht jeweils dem Lehrer-/Schüler-Tracking-Modus

Interface

  • Network Interface : 1x RJ45: 10M/100M adaptive Ethernet, PoE support
  • Audio Interface : 1 x 3.5mm LINE IN;1 x 3.5mm LINE OUT
  • Power Interface : DC005 type(DC12V)
  • USB Interface : 1 x USB2.0: Type-C Interface
  • Indicator light : Power Indicator

USB Features

  • Operating System Supported : Windows, Mac OS X, Linux
  • Color System / Compression : H.264 / MJPEG
  • USB Audio : Support
  • Video Format : MJPEG: Max. 2160P@30fps
  • USB Video Communication Protocol : UVC 1.1 ~ UVC 1.5

Network Features

  • Video Compression : H.264 / MJEPG
  • Video Stream : First Stream, Second Stream, Third Stream, Fourth Stream
  • First Stream Resolution : 1920×1080, 1280×720, 1024×576, 960×540, 640×480, 640×360,320×240,320×180
  • Second Stream Resolution : 3840×2160, 1920×1080, 1280×720, 1024×576, 720×576(50Hz),
    720×480(60Hz), 720×408,640×360, 480×270
  • Third Stream Resolution : 1920X1080, 1280X720, 1024×576, 960×540, 720×576(50Hz),
    720×480(60Hz), 720×408, 640×360, 480×270, 320×240, 320×180
  • Fourth Stream Resolution : 1024×576, 960×540, 720×576(50Hz), 720×480(60Hz), 720×408, 640×360, 480×270, 320×240, 320×180
  • Video Bit Rate : 32Kbps ~ 16384Kbps
  • Bit Rate Control : VBR, CBR
  • Maximum Frame Rate : 1~30fps
  • Audio Compression : AAC, G711A
  • Audio Bit Rate : 96Kbps, 128Kbps
  • Protocols : TCP/IP, HTTP, RTSP, RTMP, Onvif, DHCP, GB/T 28181, Multicast,etc

Generelle Spezifikation

  • Eingangsspannung : DC 12V / POE (802.3af)
  • energieeffizienter Betrieb unter 6 Watt max. 0,5 A
  • Betriebsbereich : -10°C ~ 40° Celsius
  • Lagerung : -40°C ~ 60° Celsius
  • Abmessungen : 110mm x 96mm x 44mm
  • Netto Gewicht : ca. 0,2 kg ( 0.44 lb )

4K Ultra-HD Videobild Qualität

Die Kamera nutzt einen hochwertigen 1/2,8-Zoll-4K-CMOS-Sensor mit einer effektiven Pixelzahl von 8,31 Millionen und bietet so ein ultraklares Video-Unterrichtserlebnis.

technische Daten RC31
technische Daten RC31

Dual-Unit, Dual-Perspektive

Die Kamera bietet sowohl eine Lehrereinheit als auch eine Schülereinheit. Die Lehrereinheit verfügt über ein Sichtfeld von 42° und unterstützt Autofokus, während die Schülereinheit über ein Sichtfeld von 95° verfügt und die gesamte Klassenzimmerszene erfasst.

technische Daten RC31
technische Daten RC31

KI-Tracking-Erfassung

Die Kamera ist mit KI-Algorithmen zur Erkennung menschlicher Köpfe, Gesichter und Körper ausgestattet. Die Lehrereinheit kann die Bewegungen des Lehrers automatisch verfolgen und erfassen, unabhängig von Bewegungen der Schüler oder der Anwesenheit großer Bildschirme. Die Schülereinheit kann die Stehbewegungen der Schüler unabhängig von anderen Schülerbewegungen genau erkennen.

technische Daten RC31
technische Daten RC31

Intelligente Umschaltstrategie

Die Kamera verfügt über eine KI-basierte automatische Umschaltstrategie, die einen Echtzeitwechsel verschiedener Perspektiven basierend auf den dynamischen Bedingungen im Klassenzimmer ermöglicht. Dazu gehören Panorama- und Nahaufnahmen des Lehrers, Panorama- und Nahaufnahmen der Schüler sowie Nahaufnahmen des Whiteboards des Lehrers. Der Umschaltvorgang verläuft so reibungslos wie beim manuellen Senden.

technische Daten RC31
technische Daten RC31
technische Daten Dual Perspektive Kamera

Intelligent Whiteboard Generation

Während eines Unterrichts kann die Kamera automatisch alle Hindernisse auf dem Whiteboard entfernen, indem sie menschliche Figuren erfasst und in Echtzeit ungehinderte Videostreams und Schnappschüsse des Whiteboards bereitstellt, das den Schülern eine einfache Betrachtung des Tafelinhalts ermöglicht.

technische Daten RC31
technische Daten RC31

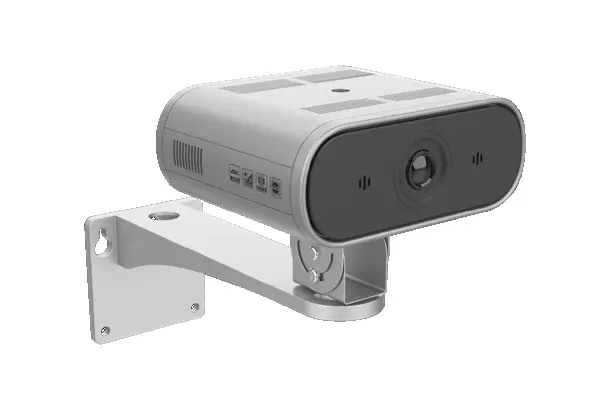

Einfache Installation und Verkabelung

Es muss kein Stromanschluß gelegt werden, ein Netzwerk Kabel reicht aus, denn die Kamera unterstützt PoE-Konnektivität (Power over Ethernet) und ermöglicht so eine einfache und effiziente Installation. Mit nur 6W Stromverbrauch ist diese Lösung zudem auch stromsparend.

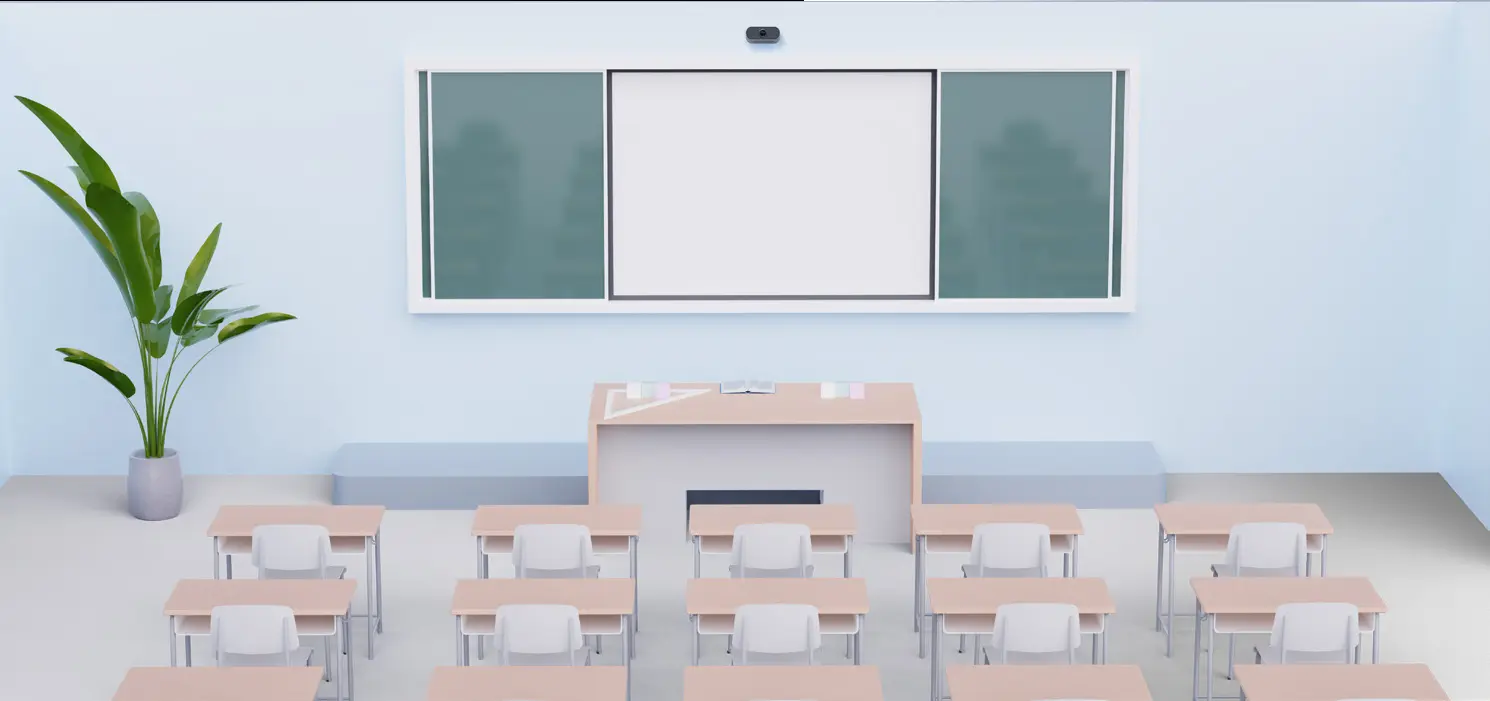

Durch sein kompaktes Design nimmt es im Klassenzimmer nicht viel Platz ein. Darüber hinaus bietet die Kamera eine Vielzahl von Schnittstellen, wodurch sie mit vorhandener Schulausstattung wie Großbildschirmen, Lautsprechern und Überwachungssystemen kompatibel ist.

technische Daten RC31
Dual Perspektive Kamera

Feste Betriebsarten Auswahl:

1) Fernglas Modus (binocular)

2) Lehrer folgen Modus (follow)

3) drei Voreinstellungen Modus (3 Preset)

4) mixed Modus

5) Student Modus

6) transparenter Modus
