Deckenmikrofon Serie CM300
Datenblatt CM300
Das digitale Mikrofon Array ermöglicht eine Spracherfassung über 8 Meter Distanz (Durchmesser). Ausgestattet mit einer innovativen Audio-Technologie unterstützt das System bis zu 4 Mikrofone in Reihe geschaltet (kaskadiert). In jedem Mikrofon befindet sich ein 10-fach Mikrofon Array für eine 360° Spracherfassung (omnidirektional).
Mit integrierter Nachhallunterdrückung (reverberation suppression).
Ein Mikrofon läßt sich über USB-C direkt mit einem Rechner verbinden (plug and play). Um eine Echo Unterdrückung zu gewährleisten müssen vorhandene Lautsprecher am Audio Ausgang (3,5mm TRS Klinkenbuchse) des Mikrofon angeschlossen werden. Der integrierte DSP (digitaler Audio Prozessor) verhindert das auftreten von Echo in einem Online Meeting.
Mehr als ein Mikrofon (2 bis 4) müssen über den dafür vorgesehenen Audio Mixer per CAT6 Kabel verbunden, und mit Strom (PoE) versorgt werden. Dabei werden jeweils 2 Mikrofone kaskadiert an zwei RJ45 Buchsen des Audio Mixer angeschlossen (siehe Abbildung 1).
Dadurch wird eine intelligente Rauschunterdrückung, Echokompensation, Nachhallunterdrückung und Vollduplex-Kommunikation erzielt.
Ein intelligentes Voice Tracking ermöglicht die Anpassung an unterschiedliche Klangumgebungen. Generell sind die Mikrofone an der Decke, Wand, auf dem Konferenztisch oder auf einem Stativ montierbar. Auf der Untersteite befindet sich ein Messinggewinde wie es für Stative üblich ist.
Das Mikrofonsystem kann an jeden Rechner angeschlossen werden, und mit jeder der Videokonferenz Applikation, aller namhaften Hersteller, verwendet werden.
Raummikrofon
Decken-, Wand-, Tisch- oder Stativ Montage
Das Mikrofon kann mit einem 10 m langen CAT6 Kabel an einen Audio-Mixer/Hub angeschlossen werden. Als Audio Ausgänge sind analoge und digitale Signale vorhanden.
Unter der Berücksichtigung dass jeder Raum andere Akustische Eigenschaften aufweist, können 1 bis 4 Mikrofone mit CAT-Kabel in Reihe geschaltet werden (kaskadieren). Ein Mikrofon kann in einem Raum von 100 Quadratmetern verwendet werden, je nach Raumhall sind auch 2, 3 oder 4 Mikrofone nötig. Das gilt für alle Mikrofon Modelle und Hersteller und hängt Aufgrund der physikalischer Eigenschaften zusammen wie sich der Schall grundlegend im Raum ausbreitet.
Im Mikrofon ist eine Nachhalltechnologie, Geräuschreduzierungstechnologie und Leistungsstabilität verbaut.
Technische Daten:
| Digitales Raum Mikrofon | Audio Parameter | |
| • Omnidirektional 360° Sprachaufnahme • 10 integrierte Mikrofone • Sprachaufnahme Radius 4m / 8m Durchmesser • Empfindlichkeit: -26dBFS (Full Scale) • Signal Noise to Ratio: >95 dB(A) • Frequenzbereich: 20 Hz bis 16.000 Hz • Sampling Rate: 32 kHz Breitband • USB Protokoll: UAC • DC12V Stromversorgung • 2x RJ45 Anschlussbuchse (next Mic / prev Mic) • 1x AUX Klinke TRS 3,5mm Buchse (Option) • 1x USB-C Buchse (Option) | DSP Audio Technologie • 3A Audio-Algorithmus (AEC, AGC, ANS) • Automatic Echo Cancellation (AEC) • Automatic Noise Suppression (ANS) • Automatic Gain Control (AGC) Lieferumfang: • Mikrofon Array • kurze Deckenhalterung weiß • USB Kabel Typ-A auf C, CAT Kabel 10m • Fernbedienung schwarz (Knopfzelle CR2025) • Netzteil 12/1A • Quick Start Manual | |
| • Durchmesser: Höhe: cm • Gewicht: 246g netto (1,11 kg brutto) | Hersteller Garantie • 12 Monate | |

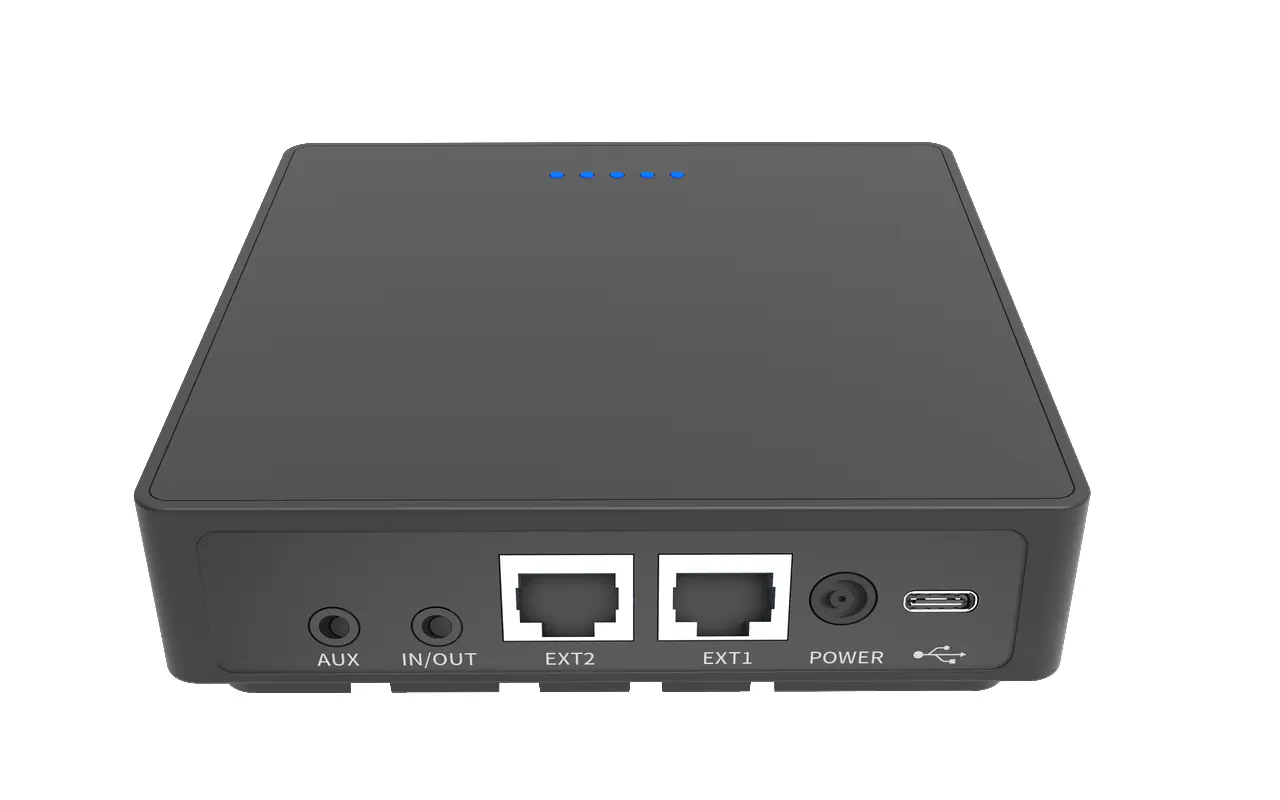

| Mikrofon Audio Mischer • DC12V Stromversorgung, PoC • USB Typ B, TRS 3,5mm, RJ45 | Mikrofon Audio Hub • 12V/1A Steckernetzteil • USB Typ B, Cinch Audio Out, RJ45 | |
Eigenschaften
Die Mikrofon Samplingrate liegt bei 48kHz (DVD Audio Qualität) und die Lautsprecher Ausgabe Qualität ebenfalls.
- Technische Daten
- Datenblatt
- Lieferumfang
Montage Hinweise
Der Abstand zwischen Mikrofon und Lautsprecher muss mehr als 3 m betragen.
- Deckenmontage
- Wandmontage

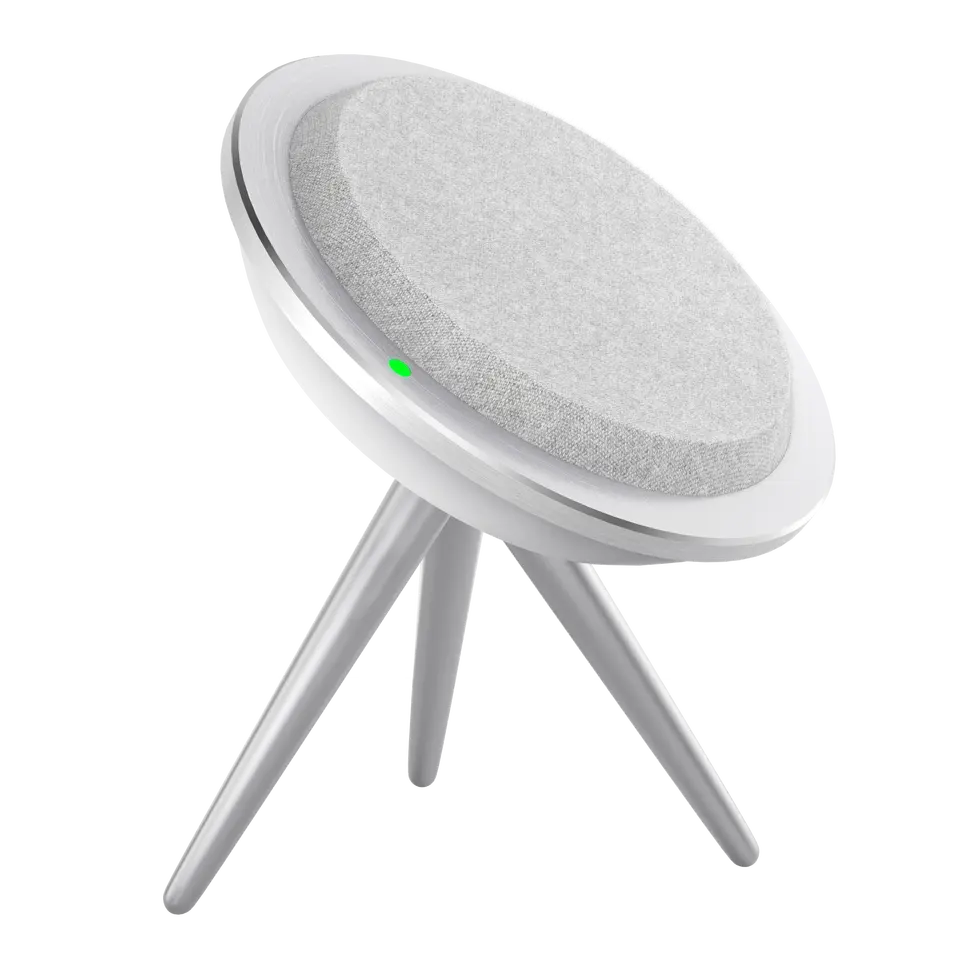

- Stativmontage
- Konferenztisch
Hybrid Meeting Equipment – Deckenmikrofone
Neueste integrierte Audio Technologie
Im Deckenmikrofon-System ist ein Array mit 10 Mikrofonen verbaut, für einen 360° Erfassungsbereich und einer Distanz bis zu 8m. Für einen 100m² Raum reicht laut dem Hersteller ein Deckenmikrofon-System. Es können bis zu 4 Deckensysteme kaskadiert werden. Für die über PoE mit Strom versorgten Deckensysteme wird eine CAT6 Verkabelung benötigt.
Für mehr Informationen und technische Beratung kontaktieren Sie uns bitte.
Einsatz Szenarien
- Klassenzimmer
- Schulungsraum
- Besprechungsraum
- Konferenzraum
- Veranstaltung
- Universität
- Hybrid Meeting Umgebungen
Montage Skizze
Der Mikrofon Hub kann auch hinter einem Touchbildschirm montiert werden, und entweder direkt mit dem Bildschirm USB Anschluß oder dem integrierten OPS-Rechner verbunden werden. Somit sind die Kabelwege kurz und müssen gar nicht zum Konferenztisch geführt werden.
Lieferumfang
- je nach bestellter Variante, lassen Sie sich bitte vom Fachhandel ein Angebot erstellen
- ein Mikrofon mit CAT6 Hub
- ein Mikrofon ohne Integration Set
- zwei Mikrofone als Integration Set
- vier Mikrofone als Integration Set
Externer Link zu Nachhall RT60 hier
