CR24W Quick Start

CR24W Bedienung

Quick Start

Um die Kamera in Betrieb zu nehmen genügt es das Steckernetzteil anzuschliessen und den USB-Dongle am Rechner einzustecken. Die Verbindung wird automatisch hergestellt und liefert sofort eine kristallklare Videobild Qualität. Beim heran Zoomen wird das Videobild immer besser und detailreicher.

Beim Einsatz auf einem Touchbildschirm mit integriertem OPS Rechner kann die Kamera auch mit einem USB Kabel direkt verbunden werden.

Die Kamera verfügt über ein Stativgewinde an der Gehäuse Unterseite für die sichere Montage auf einer Kamera Halterung, Wandhalterung, Deckenhalterung oder einem Kamerastativ.

• Kamera aufstellen/anschließen
• USB Dongle am PC verwenden
• Meeting starten

Lieferumfang

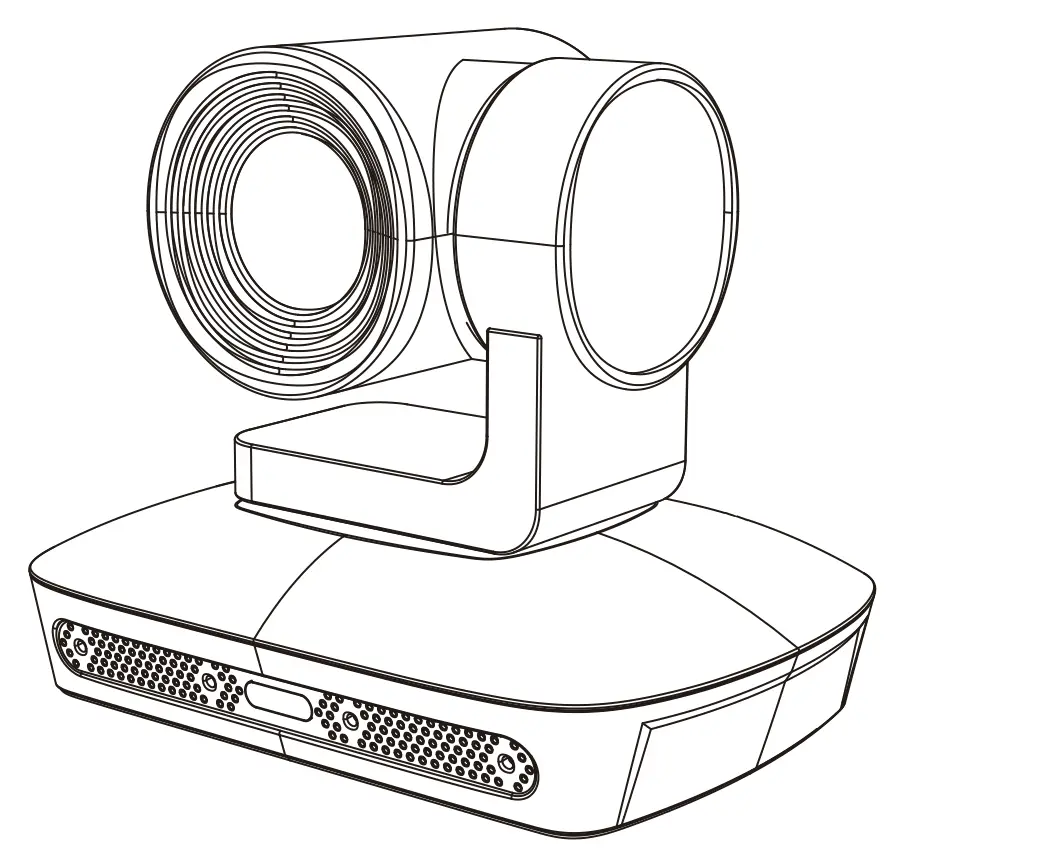

• PTZ Kamera
• IR Fernbedienung: 146 x 44 x 20 mm (LxBxH) mit 2x AAA Batterien
• Steckernetzteil 12V/2A (Verbrauch max. 12W)

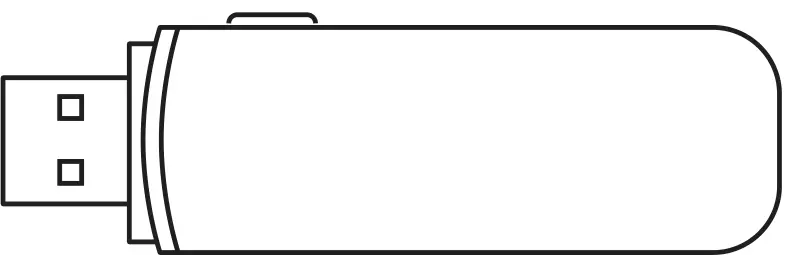

• USB Dongle als Empfänger

Abmessungen & Gewicht

• Karton Maß: 230 x 183 x 150 mm
• Gewicht: 1074 g brutto (Kamera 656 g netto)

Hauptmerkmale

• Full HD (1080p) Auflösung für eine kristallklare Videobild Qualität
• 10x Zoom um an Personen oder Objekte heran zu zoomen
• IR Fernbedienung mit 10 Voreinstellungen der Kamera Position
• PTZ Schwenk-, Neige- und Zoom-Funktion
• 4 digtale Mikrofon Array mit 10 Meter Spracherfassung
• USB Funk Dongle als wireless Verbindung „kein USB Kabel“
• KI Sprecher Tracking ein/aus mit programierbarer Empfindlichkeit
• Präzise, ​reibungslose und leise PTZ-Bewegung
• bürstenloser Gleichstrommotor für geräuschlose Steuerung

Vorteil optischer Zoom

Ein wesentlicher Vorteil „und nicht zu unterschätzen“ ist die besser Videobild Qualität gegenüber jeder anderen Webcam oder Video Kamerabar mit digitalem Zoom.

Fernbedienung

1. Kamera Standby Taste ein/aus
2. Anruf annehmen / beenden
   Pairing erneut durchführen:
   USB Dongle Taste kurz drücken dann Taste Hörer annehmen drücken.
3. Lautsprecher leiser / lauter
4. Lautsprecher Stumm ein / aus
5. Mikrofon Stumm ein / aus
6. Bluetooth Taste gilt nur für Bluetooth-Version, jedoch nicht für dieses Modell
   Sprecher Tracking EIN:
   Bluetooth Taste kurz drücken und dann + * Taste kurz drücken.
   Sprecher Tracking AUS:
   Bluetooth Taste kurz drücken und dann + # Taste kurz drücken.
   Sprecher Tracking unempfindlicher einstellen:
   Bluetooth Taste kurz drücken und dann + * Taste + 5 kurz drücken.
   Die Kamera reagiert erst nach einer Sprechdauer von mehr als fünf Sekunden.
7. Menütaste ist in diesem Kamera Modell nicht belegt.
8. Kamera-Steuerung für manuelles Schwenken und Neigen.
   Mit der HOME-Taste bringen Sie die Kamera in die Ausgangs Position.
9. PRESET Taste + Nummer Taste (1-9) speichert die aktuelle Kamera Position als Voreinstellung
10. RESET Taste + Nummer Taste (1-9) löscht die gespeicherte Voreinstellung
11. FOKUS Einstellungen: Mit der AUTO Taste schalten Sie den Autofokus-Modus ein
    MANUAL Taste: Damit schalten Sie den manuellen Fokusmodus ein
    FAR Taste: Manuelle Fokuseinstellung um entfernte Objekte klarer zu machen
    NEAR Taste: Manuelle Fokuseinstellung um Objekte in der Nähe klarer zu machen
12. Kamera Zoom Einstellung: „+“ Taste größerer Zoom und „-“ Taste für kleiner Zoom
13. Zifferntaste: Abruf der Kamera Voreinstellung die zuvor auf die Taste programmiert wurde.

Das Videobild spiegeln oder umdrehen wird im Abschnitt „Montage Arten„ erläutert.

Sprecher Voice Tracking

Das Voice Tracking kann mehr oder weniger Empfindlich an der Fernbedienung eingestellt werden. Die Kamera reagiert dabei nicht auf eine Person die sich im Raum bewegt, sondern auf die Richtung aus der Sie ein Geräusch über die eingebauten Mikrofone wahrnimmt. Ist ein Störgeräusch nur kurz so wird es ignoriert wenn die Empfindlichkeit herab gesetzt wurde. Das bedeutet auch dass ein „ja“, „hallo“ oder ein Husten nicht zwingend als sprechende Person (wahrgenommen/ oder verstanden) wird.

In einem Online Meeting führt das automatische Folgen zu einem besseren Videokonferenz Erlebnis, als wenn die Kamera nur starr den ganzen Konferenzraum überträgt.

Folgendes trifft auf alle Tracking Kameras aller Hersteller zu:

Tracking Konfiguration

Die Kamera führt beim Tracking nur schwenk Bewegungen aus, richten Sie deshalb die Kamera mit der Fernbedienung so aus, das der Bereich der am Konferenztisch sitzenden Personen gut im Videobild angezeigt wird.

Aufgrund unterschiedlicher Konferenzräume in Größe und Distanz kann sich die Kamera nicht selbsttätig auf ein optimalen Kamera Neigungswinkel einstellen.

1. Drücken Sie auf der Fernbedienung die Home Taste damit die Kamera in die Ausgang- und Mittelposition geht.
2. Verwenden Sie auf der Fernbedienung die Pfeiltasten hoch/runter um den Kamera Neigungswinkel einzustellen.
3. Nach Bedarf verwenden Sie dazu auch die Zoom-Taste (Lupe +/- Taste) um näher an den Konferenztisch Bereich heran zu zoomen.
4. Setzen Sie eine Kamera Voreinstellung (Preset) auf eine der Zahlentasten 1-9 oder 0 damit Sie die Position durch drücken dieser Taste immer schnell abrufen können.

Montage Arten:

Deckenmontage

Drücken Sie die Taste 2 für eine lange Zeit, dann dreht sich das Bild für die Deckenmontage.
Die Umkehrung erfolgt mit der Taste 8 durch langes drücken.

Um das Videobild zu spiegeln verwenden sie die Taste 4 bzw. die Taste 6. durch langes drücken.

Option:

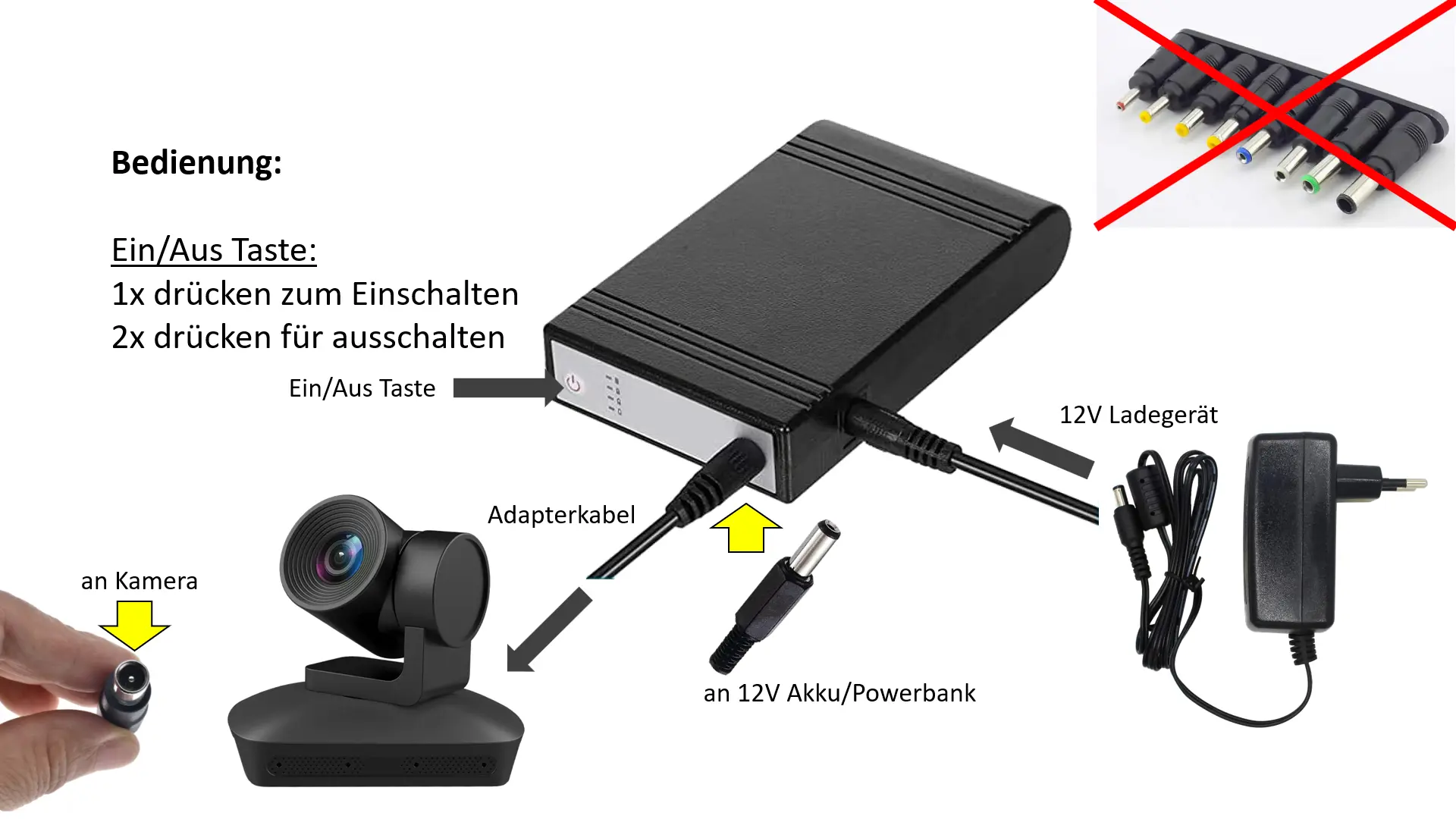

Optionaler Akku/Powerbank ( 8,8Ah / 32,56 Wh) mit speziellem (passendem) Kamera Stromversorgungskabel.

Der Akku verfügt über eine blaue LED Kapazitätsanzeige und über eine Taste für Ein/Aus. Nach unseren Ergebnissen erreicht der Akku mit 32,56 Wh für eine Betriebsdauer der Kamera von etwa 5 Stunden. Für längere Betriebszeiten kann ein Akku mit größerer Kapazität verwendet werden.
