technische Daten RM702

technische Daten RM702

Das Mikrofon RM702 kann einzeln direkt über USB an einen Rechner angeschlossen werden, oder kaskadiert mit max. 6 Mikrofonen in Reihe über eine DSP-Anschlußbox (Digital Mikrofon Hub).

Zusätzlich zu den üblichen 3A-Algorithmen verfügt das Konferenzraum Mikrofon RM702 über weitere nützliche Besonderheiten der Audioverarbeitung.

1) Automatic Gain Control [AGC]
2) Aktive Noise Unterdrückung [ANC]
3) Aktive Echo Unterdrückung [AEC]

Besonderheiten des Mikrofons bei der Audioverarbeitung
a) Blind Beamforming durch automatische Ausrichtung auf den jeweiligen Sprecher
b) bessere Entstörungsfähigkeit bei der aktiven Geräusch- und Lärmunterdrückung
c) bessere Spracherfassung über gewisse Distanz zum jeweiligen Sprecher
d) Nachhall Unterdrückung
e) intelligentes Sprachtracking

Anschlußmöglichkeiten

Option 1: Anschluß per USB-C

Wird das RM702 nur über USB an einem Rechner angeschlossen funktioniert es eigenständig als ein Mikrofon ohne die Möglichkeit weitere Mikrofone anzuschließen. Um mehrere Mikrofone kaskadiert zu betreiben müssen sie über den DSP angeschlossen werden über den sie auch mit Strom über das CAT Kabel versorgt werden.

Mikrofon Durchmesser: 170 mm und Höhe 40 mm

Option 1: Anschluß über Digital Hub

Der Digital Mikrofon Hub wird per USB-C Kabel mit dem Rechner verbunden. Ein oder mehrere Mikrofone RM702 (max. 6 Mikrofone) können über CAT Kabel in Reihe geschaltet werden (kaskadieren).

Digital Mikrofon Hub

Technische Daten:

  • Abmessungen: 160 x 90 x 30 mm (LxBxH)
  • Gewicht: ca. 400 g
  • Steckernetzteil: 12V/3A
  • USB-C Kabel
  • RJ45 Buchse für CAT Verkabelung der Mikrofone

Eingänge

  • DMIC: digital Mikrofon Anschluß
  • DEVICE: USB-C Kabelanschluß für lokalen Rechner
  • AEC-REF: Audio-Eingang als Referenzsignal, vom entfernten Teilnehmer
  • WIRELESS: Audioeingangsignal eines lokalen drahtlosen Mikrofon
  • PC: Audioeingangsignal von einem lokalen Rechner
  • LINE-IN: Audioeingangsignal von lokalen Audio Equipment

Ausgänge

  • MIX: Audioausgabesignal vom lokalen Mikrofon und entfernten Audiosignal
  • MON: Monitorsignal vom lokalen Mikrofon zur lokalen Ausgabe
  • SPK-OUT: Audioausgabe des entfernten Audiosignal an lokalen Lautsprecher
  • AEC-OUT: Audioausgabe vom lokalen Mikrofon an lokales Terminal / Aufnahmehost
  • HOST: Reservierte USB-Host-Schnittstelle (nicht aktiviert)
  • LAN: RJ45 Anschluß an das lokale Netzwerk
  • DC 12V/3A

Technische Daten RM702

Datenblatt digital Mikrofon

Audio Eigenschaften
• Mikrofon Typ: Omnidirektional
• Mikrofon Array: 6 Mikrofone 360° Erfassung
• Empfindlichkeit: -38 dBFS, SNR: 65 dB(A)
• Samplingrate: HD Breitband 32 kHz
• Frequenzbereich: 50 Hz bis 16 kHz
• Aufnahmeradius: 3m
• Automatic Echo Cancellation (AEC)
• Automatic Noise Suppression (ANS)
• Automatic Gain Control (AGC)
Generelle Eigenschaften
• Montage: Tisch, Decke, Wand, Stativ
• Power over CAT: IEEE 802.3at Standard
• max. 6 Geräte in Reihe kaskadierbar
• Strom bei USB-C Betrieb: 5V/500mA
• Strom im Kaskade Betrieb über DSP
• Abmessung: Φ170mm x H 40mm
• Gewicht: 0.4 kg
• Verpackung:
• Abstand von Mikrofon zu Lautsprecher mind. 3 m
Hardware Interface
• RJ45 Buchse zum nächsten Mikrofon
• RJ45 Buchse zum vorherigen Mikrofon
• USB-C Audio Schnittstelle
• Aux1: 3.5mm line audio input/output interface
• Aux2: 3.5mm line audio input/output interface
Sonstiges
• Betriebssysteme: Windows, Linux, Mac OS
• Digital Mikrofon HUB (Optional)
• DANTE in Vorbereitung
• AUX1: Lokales Audio Ausgangssignal
• AUX2: Remote Audio reference signal

Blind-Beamforming-Technologie mit Anti-Interferenz-Fähigkeit
Damit kann ein sich bewegender Sprecher in einer akustisch stationären Umgebung zuverlässig verfolgt werden, und ein sehr guter Signal-zu-Rauschleistungsgewinn erzielt werden.

Technische Daten RM702

Hybrid Mikrofon RM702

direkte Audio Aufnahme vom USB Audio Ausgang

Hybrid Mikrofon RM702
Hybrid Mikrofon RM702
Durch die Verwenung in MS Teams, Zoom etc. wird das Audio durch die Verarbeitung nochmals aufgebessert.

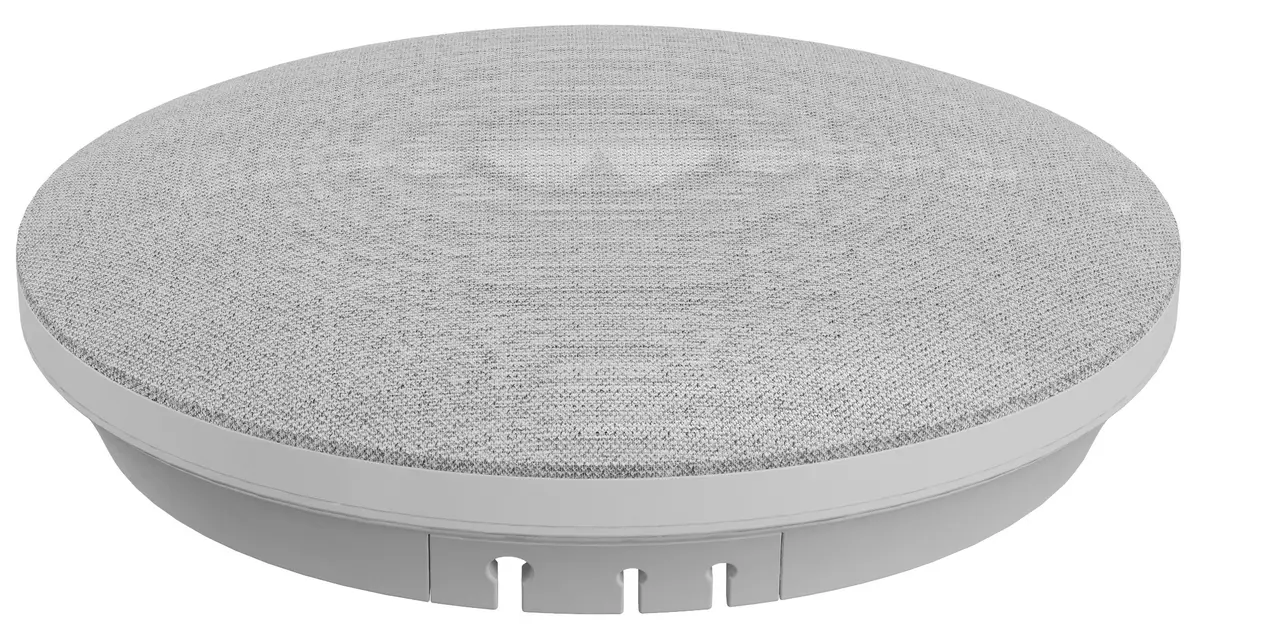

Als Deckenmikrofon in der Farbe: weiß

Wenn mehrere Mikrofone kaskadiert werden, wird der externe DSP Prozessor RM702B benötigt.
Die Stromversorgung der Mikrofone erfolgt über CAT6 Kabel vom DSP Prozessor.
Ein Rechner wird per USB-C Kabel mit dem DSP Prozessor verbunden.

Es sind keine zusätzlichen 19 Zoll Geräte bzw. DSP Hardware nötig

Wenn nur ein Mikrofon an einen Rechner angeschlossen wird, dann besteht zwischen Rechner und Mikrofon eine USB Verbindung, die Audio Aufnahme und Wiedergabe erfolgt über USB Kabel zum Mikrofon. Raum Lautsprecher werden dann am Mikrofon angeschlossen, und es arbeitet intern ein DSP Prozessor für Echo Cancelling. Über das USB Kabel wird das Mikrofon mit Strom versorgt. Die extern angeschlosssenen Lautsprecher müssen Aktiv Lautsprecher sein.

Vorhandene Aktiv Lautsprecher werden am 3,5mm Audio Speaker Out Ausgang angeschlossen damit der integrierte DSP die Audioverarbeitung für die Ein- und Ausgabe übernehmen kann.

Dadurch ist die zusätzliche Rackmontage von Geräten nicht notwendig. Das verringert nicht nur den Installationsaufwand sondern auch die Anzahl der Geräte die verkabelt werden müssen.

Vorteile und Kaufempfehlung

  • ein Hybrid Meeting Mikrofon kostet weniger als vergleichbare Tisch- oder Deckenmikrofone
  • Aktiv-Lautsprecher können direkt angeschlossen werden
  • integrierter DSP (denn ein DSP kostet regulär mehr als € 900 netto, mehrkanalige DSP mehr als € 2.000 netto)
  • geringerer Installationsaufwand
  • geringere Verkabelung
  • Einsparung eines 19 Zoll Geräteschranks
  • kann auch auf einem Stativ montiert werden

Das Mikrofon eignet sich für eine Tisch-, Wand-, Decken-, oder Stativ Montage.

Das Mikrofon-Array verfügt über eine 360° Richtwirkung damit keine toten Winkel entstehen. Der Aufnahmebereich deckt eine Fläche von 80m² ab und eignet sich für Klassenzimmer, Konferenzräume und andere Räume.

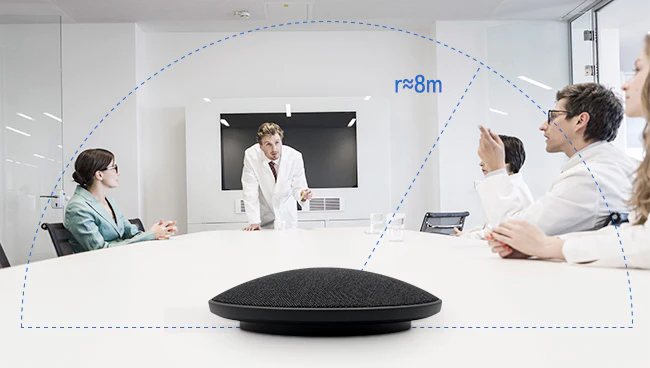

Das digitale Array-Mikrofon vereint professionelle digitale Audioverarbeitung mit 8 Meter Aufnahme-Bereich bei gleichzeitig modernem Design. Das Raummikrofon mit Richtmikrofon Charakteristik übernimmt und eine stabile automatische Sprachverfolgung.

Konferenz Mikrofon mit DSP Audio Prozessor

Audioverarbeitung

  • Automatic Echo Cancellation (AEC)
  • Automatic Noise Suppression (ANS)
  • Automatic Gain Control (AGC)

Hybrid Mikrofon RM702

Blind-Beamforming-Technologie mit Anti-Interferenz-Fähigkeit

Damit kann ein sich bewegender Sprecher in einer akustisch stationären Umgebung zuverlässig verfolgt werden, und ein sehr guter Signal-zu-Rauschleistungsgewinn erzielt werden.

Montage Hinweise

Der Abstand zwischen Mikrofon und Lautsprecher muss mehr als 3 m betragen.

  • Deckenmontage
  • Wandmontage
  • Stativmontage
  • Konferenztisch

Einsatz Szenarien

  • Klassenzimmer
  • Schulungsraum
  • Besprechungsraum
  • Konferenzraum
  • Veranstaltung
  • Universität
  • Hybrid Meeting Umgebungen

Schnittstellen

  • USB Typ-B (USB powered)
  • RJ-45 (PoE powered) kaskadierbar bis 6 Geräte
  • Analog Audio
  • 3,5mm Audio Line-In
  • 3,5mm AUX1 und AUX2

AUX1: Audio Ausgangsschnittstelle, der im Raum aufgenommenen Ton kann an ein Terminal oder einen Rekorder ausgegeben werden.

AUX2: Audio Ausgangsschnittstelle, das empfangene (Audio-Referenzsignal) aus der Remote-Verbindung kann lokal über die Lautsprecher ausgegeben werden.

Hybrid Mikrofon RM702

Anschluß
Hybrid Mikrofon RM702

Digital Mikrofon Hub

  • Abmessung: Φ 170 mm X H 40 mm

Der digital Mikrofon Hub ist optional und dient der Stromversorgung mehrerer kaskadierter Mikrofone.

Digital Mikrofon Hub

Digital Mikrofon Hub

  • Abmessungen: 160 x 90 x 30 mm (LxBxH)

Verbessern Sie Ihr Audioerlebnis mit dem RM702-Kaskadenmikrofon. Mit sechs Mikrofongruppen für eine 360°-Rundum-Tonaufnahme ist es perfekt für jeden Konferenzraum. Es unterstützt bis zu sechs PoE-Kaskaden und deckt einen Tonaufnahmebereich von 150 m² ab. Es sorgt mit dem fortschrittlichen Audio-3A-Algorithmus für klaren, natürlichen Ton und durch Beamforming-Technologie für ausgewogenen Klang.

Enhance your audio experience with the RM702 Cascade Microphone. With six groups of microphones for 360° omnidirectional sound pickup, it’s perfect for any meeting room. Supporting up to six PoE cascades and covering a 150㎡ sound pickup range, it ensures clear, natural audio with the advanced Audio 3A algorithm and balanced sound through beamforming technology.
