Konfiguration CR110
Setup
Folgen Sie den Schritten 1 bis 3
1. Konfiguration Software download
Die Tracking Kamera Konfiguration-Software finden Sie in unserem Download Bereich
Kamera finden und hinzufügen
Klicken Sie auf „Start search“ um die Kamera im Netzwerk zu finden. Mit „Modify netinfo“ können Sie die Kamera IP konfigurieren oder auf DHCP umstellen.
2. Remote Configuration
Hier können sie die Streaming Parameter, IP Netzwerk Konfiguration und andere Einstellungen ändern.

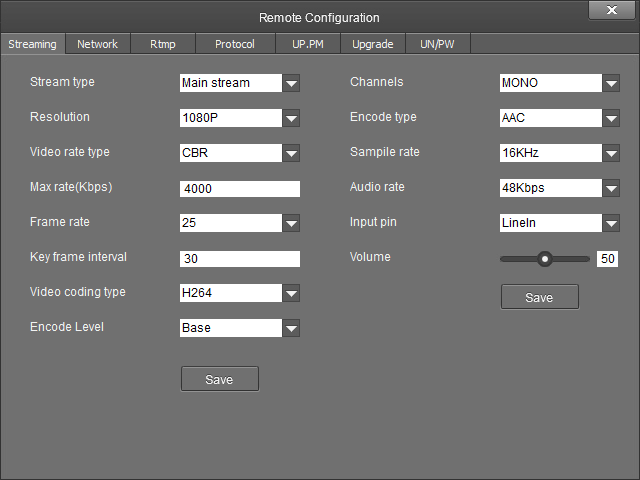

- Streaming Parameter (Optional)
- Netzwerk Einstellungen

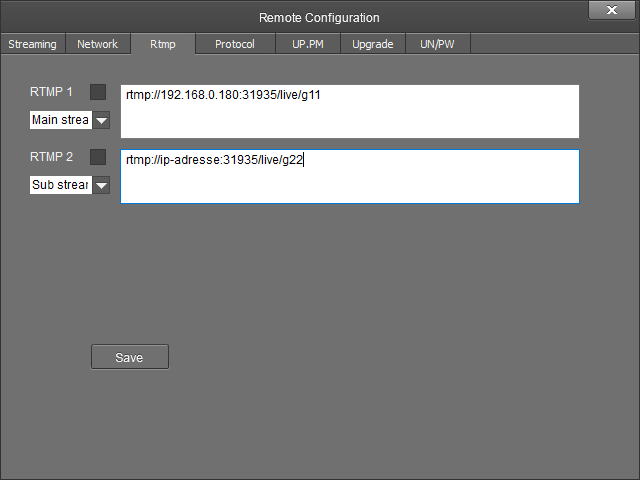

- RTMP Parameter
- IP Steuer Protokoll TCP/UDP, Client/Server
- UP./PM
- Upgrade
- UN/PW
3. Main View – Hauptansicht
Der grundlegende Einstellungsprozess
Folgen Sie unbedingt diese Reihenfolge für Ihre Einstellungen

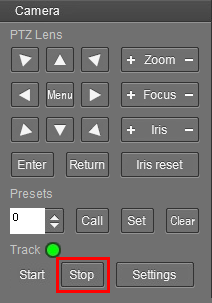

- Tracking stoppen
- Preset 0 + 1 setzen (auf das Kamera Vollbild des Raumes oder auf eine bestimmte Position)
- Legen Sie den priorisierten „Tracking Bereich“ (Tracking Zone) und
den „Sperrbereich“ (Blocking Zone) fest und das Einstellen anderer Parameter - Zum Schluß die Einstellungen speichern und mit „Exit“ das Menu verlassen
- Tracking starten
Preset 0 und Preset 1 sind definierte Positionen des Kamera Vollbild vom Raum, oder als Voreinstellung einer beliebigen Zoom Position z.B. auf ein Rednerpult. Wenn es keine Person gibt die in den Fokus genommen werden kann, wird die Kamera zu der Voreinstellung 0 oder 1 zurück kehren. Es bezieht sich auf eine Grundeinstellung der Kameraposition.
Tracking Settings (Tracking Einstellungen)
Basic 1
- Lower Bound = Legt fest in welcher Höhe und Neigung die Kamera arbeiten soll
- Debug = Austesten der Funktion

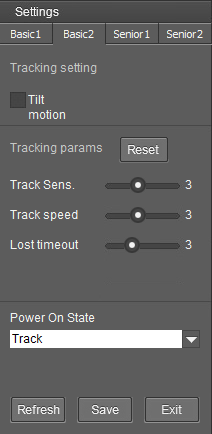

Basic 2
- Tilt Motion = Legt fest ob sich die Kamera auch automatisch neigen soll oder nicht.
- Tracking Parameter Reset = Setzt die Tracking Einstellungen zurück
- Track Sens. = Legt fest wie sensibel das Tracking eingestellt ist.
- Track speed = Legt fest wie schnell die Kamera folgen kann.
- Lost timeout = Legt fest wann die Kamera die Voreinstellung anfährt.
- Power On State = Legt fest ob die Kamera beim Einschalten in den Tracking Modus geht
Einstellungen speichern und das Tracking wieder starten
Fernbedienung CR110 Lehrer Tracking Kamera
Fernbedienung
Mit der Kamera Fernbedienung können Sie eine vielzahl von Funktionen abrufen und die Kamera steuern. Und auch das „On Screen Menu“ aufrufen um dann im Menue viele Kamera Werte zu ändern.
Preset Funktionen:
Tracking Ein / Aus
80 + Call Taste = Tracking einschalten
81 + Call Taste = Tracking ausschalten
Vorgehensweise:
Drücken Sie im Zahlenfeld die Taste 8 und danach die Taste 1 und danach die Call Taste um den Preset 81 abzurufen.
Oder drücken Sie im Zahlenfeld die Taste 8 und danach die Taste 0 und danach die Call Taste um den Preset 80 abzurufen.
Stellen Sie Preset 0 & 1 ein
Der Preset 0 & 1 stellt das ordnungsgemäße Tracking dar, ohne diese Presets funktioniert das Tracking nicht.
Preset 1:
Dieser Preset stellt die Position dar, an der das Tracking startet, vorzugsweise bezieht diese Position auf ein Podium.
Um es diesen Preset zu konfigurieren, stellen Sie die Kamera durch schwenken/neigen/zoomen auf den Dozenten ein und speichern diese Position als Preset 1.
Preset 0:
Der Preset 0 ist die Position, wenn das verfolgte Objekt nicht mehr erkannt wird, dann fährt die Kamera auf diese Position.
Preset 8 & 9:
Der Preset 8 und 9 stellt das Tracking-Limit für den äußersten linken und rechten Bereich dar.
Der Preset 8 ist die äußerste rechte Grenze
Der Preset 9 ist die äußerste linke Grenze
- Home = bewegt die Kamera in die Ausgangs Mittel Stellung
- Kamera Auswhal Taste = um zwischen 4 Kameras zu wählen und diese zu steuern
- Auto/manuell & Fokus Taste = Auto/manuell und Fokus für weit und nah
- Iris zurück setzen = Blende offen (helleres Bild) Blende geschlossen (dunkleres Bild)
- Menue Taste = ruft das On Screen Menue auf.
- Data Taste = reserviert für zukünftige Funktionen
- Zahlenfeld = für die Eingabe von Zahlen
- Cancel Taste = zum Abbrechen der Zahlen Eingabe
- Power Taste = zum Ein-/Ausschalten der Kamera
- Funktionstasten Bereich = reserviert für zukünftige Funktionen
- Pattern (Muster) = reserviert für zukünftige Funktionen
- BLC = Back Light Control um bei Hintergrundbeleuchtung aktivieren / deaktivieren
- Zoom Tasten um heraus oder hinein zu zoomen
- zurück Taste = um zum vorherigen Menue zu gehen
- Um zwischen den Geschwindigkeiten der Schwenk-/Neigesteuerung zu wechseln.
- Taste für die Richtungs Bewegung bzw. Menübedienung
- Preset Tasten Call & Set & Clear ( sind nach der Preset Zahl zu drücken)
- Enter = Bestätigungs Taste nachdem eine Eingabe von Zahlen erfolgte.
